Comment Éviter les Erreurs de “Bridging” en Impression 3D ou comment imprimer en 3D des “ponts” sans supports.

exemple de pont réussi en impresson 3D

Comment éviter les erreurs de bridging en impression 3D

L'impression 3D est une technologie fascinante qui permet de créer des objets en couches successives de matière. Cependant, elle n'est pas sans défis. L'un des défis les plus courants est le "bridging", qui consiste à imprimer des ponts ou des parties suspendues sans support. Voici comment éviter les erreurs de bridging en utilisant les logiciels Simplify3D et Cura.

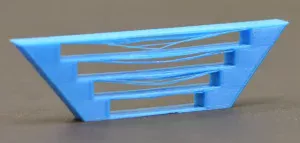

impression 3D : pont raté - erreur de bridging

impression 3D : pont raté - erreur de bridging

Comprendre le bridging

Le bridging se produit lorsque l'imprimante doit déposer du filament entre deux points sans soutien intermédiaire. Si le filament n'est pas correctement supporté ou refroidi, il peut s'affaisser, créant des impressions de mauvaise qualité. Pour éviter cela, plusieurs réglages peuvent être ajustés.

Réglages dans Simplify3D

Cochez la case "Identifiez les régions de pontage" dans l'onglet "Autre"

  1. Vitesse de bridging :

    • Réduisez la vitesse de l'imprimante lors de l'impression des ponts. Une vitesse de 15 à 25 mm/s est souvent efficace pour de petites distances. Ce n'est pas simple car Simplify3D, bien qu'ayant la possibilité "d'identifier les ponts", n'a pas d'option pour réduire la vitesse d'extrusion automatiquement à ce niveau. Il faudra donc repérer le début de création du pont à l'aide du simulateur et d'adapter la vitesse à ce moment là afin d'éviter les erreurs de bridging.
  2. Multiplicateur d'extrusion :

    • Ajustez le multiplicateur d'extrusion pour assurer un flux constant et approprié du filament. Cela peut aider à éviter que le filament ne s'affaisse sous son propre poids.
  3. Paramètres de refroidissement :

    • Augmentez la vitesse du ventilateur de refroidissement pour solidifier rapidement le filament. Une vitesse de 100% pendant le bridging est souvent recommandée.
  4. Paramètres de l'extrusion :

    • Réglez les paramètres d'extrusion pour minimiser les problèmes de sur-extrusion ou de sous-extrusion qui peuvent affecter la qualité du bridging. Ce réglage se trouve sous l'onglet "Extrudeuse".
  5. Angle de bridging :

    • Si possible, orientez les ponts parallèlement à l'axe X ou Y, car cela peut améliorer la stabilité et la qualité de l'impression. On peut s'aider de l'option "Utiliser un angle de pontage fixe"

Réglages dans Cura

  1. Vitesse de pontage :

    • Dans Cura, la vitesse de pontage peut être réglée dans les paramètres avancés. Réduire cette vitesse à environ 20-30 mm/s peut améliorer les résultats.
  2. Flow (débit) de pontage :

    • Ajustez le débit pendant le pontage. Une légère réduction du débit (à environ 95-100%) peut aider à éviter les accumulations de filament.
  3. Ventilation :

    • Augmentez la puissance du ventilateur pendant le pontage à 100% pour un refroidissement rapide et efficace du filament.
  4. Paramètres de température :

    • Réduisez légèrement la température d'impression (de 5 à 10 degrés Celsius) pendant le pontage pour améliorer la solidification rapide.
  5. Support de pontage :

    • Activez l'option "Enable Bridge Support" si disponible, pour des ajustements spécifiques lors du pontage.

Conseils généraux pour éviter les erreurs de bridging.

  • Matériaux : Afin d'éviter les erreurs de bridging, utilisez des filaments de haute qualité spécifiquement conçus pour l'impression de ponts. Certains filaments sont formulés pour solidifier rapidement, tel le filament PLA.
  • Tests et Calibration : Effectuez des tests de pontage avant d'imprimer des pièces complexes pour ajuster les paramètres en conséquence.
  • Design : Concevez les pièces avec des ponts aussi courts que possible. Les ponts plus courts sont plus faciles à imprimer sans support.

Conclusion

Éviter les erreurs de bridging en impression 3D nécessite une compréhension approfondie des paramètres de l'imprimante et du matériau utilisé. En ajustant soigneusement les paramètres de vitesse, de débit, de refroidissement et en utilisant des filaments appropriés, vous pouvez améliorer considérablement la qualité de vos impressions sans avoir besoin de supports. Simplify3D et Cura offrent de nombreux outils pour optimiser ces paramètres, et une calibration rigoureuse et des tests réguliers sont essentiels pour des résultats optimaux.

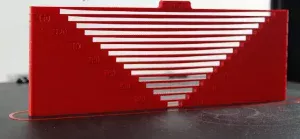

impression 3D : pont réussi - comment éviter les erreurs de bridging

impression 3D : pont réussi - comment éviter les erreurs de bridging
